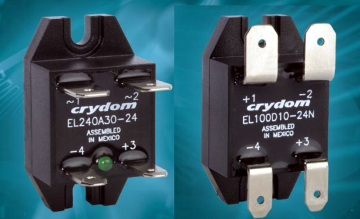

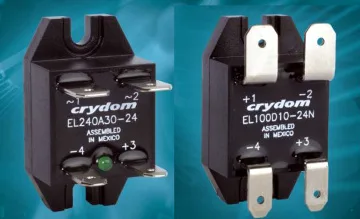

Crydom ha presentado el nuevo diseño de la serie EL de relés en estado sólido de hasta 30 A con salida AC y DC con ratios de elevada potencia, ofreciendo el valor más elevado de SSR en un formato compacto.
La gama EL Series SSR posee una cubierta de 21 x 35 mm con terminales de conexión rápida para responder a las necesidades de aplicaciones con restricciones de espacio, como máquinas y dispositivos comerciales y médicos.
La construcción interna de la cubierta ha sido rediseñada para mejorar la fiabilidad y el rendimiento térmico. Los modelos con salida AC también incorporan protección ante sobretensión (diodo TVS interno), así como terminales con ángulo de 90 ° donde el espacio vertical está limitado.
Estos relés en estado sólido de hasta 30 A con indicador LED de estado de entrada se caracterizan por corrientes de carga de 30 A @ 24-280 VAC y 10 A @ 3-100 VDC, salida SCR back–to–back con baja corriente de fuga (versiones AC), salida de MOSFET de mínima disipación (variantes DC) y opciones de tensión de control de 5, 12 y 24 VDC.
La serie EL SSR cuenta con numerosas certificaciones, como C-UL-US, TUV (IEC 62314 para salida AC), CE – Directiva de Baja Tensión y RoHS & RoHS China. La cubierta y la PCB también superan los requerimientos del estándar IEC60335-1 para poder integrarse en electrodomésticos y equipos profesionales de la industria alimentaria.
Otras características de la serie de relés en estado sólido de hasta 30 A
- Corriente de carga nominal de 30 A a 24-280 VCA y 10 A a 3-100 VCC.
- Salida de SCR en bucle con baja corriente de fuga en corte (modelos CA).
- Salida MOSFET de baja disipación (modelos CC).
- Opciones de tensión de control flexibles: 5, 12 y 24 V CC.
- Salidas de activación instantánea o de paso por cero (modelos CA).
