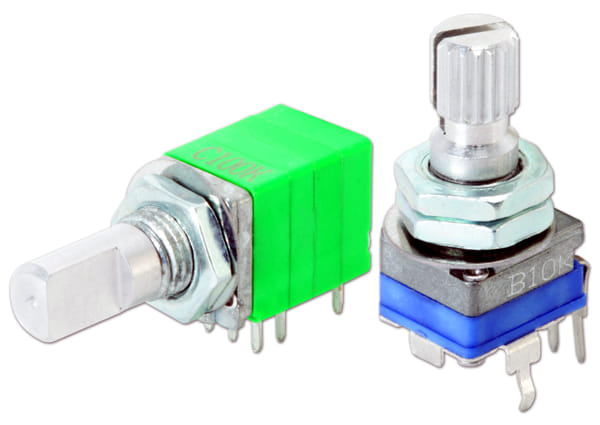

Incorporando la posibilidad de múltiples secciones internas y diversos rangos de resistencia, estos nuevos potenciómetros rotativos PTN09X y PTN09SX ofrecen un control preciso para aplicaciones electrónicas, incluyendo audio, con ejes y curvas adaptables a distintos requerimientos.
Dichas soluciones han sido presentadas por la fabricante estadounidense Same Sky (anteriormente conocida como CUI Devices), especializada en la producción de componentes electrónicos para los segmentos del audio, la interconexión, o la sensorización entre otros, presenta sus nuevas series de potenciómetros rotativos PTN09X y PTN09SX, las cuales ofrecen la capacidad de agrupar hasta cuatro secciones internas con el fin de ajustar con detalle el nivel de la señal.
Dichos dispositivos se presentan en un encapsulado de 9,5 mm, y presentan valores resistivos que abarcan desde 1 kΩ a 1000 kΩ, así como ejes de 15 mm, 20 mm o 25 mm y estilos con corte en D, estriado o ranurado.
Por otro lado, incorporan curvas lineal, logarítmica y logarítmica inversa, una vida de 10.000 ciclos, patillas rectas para PCB, y resultan útiles para el control preciso de entradas en circuitos electrónicos y sistemas de audio.
La serie PTN09SX integra un interruptor on-off y 41 puntos de retén, mientras que la PTN09X ofrece un retén central que facilita el posicionamiento intermedio.
Dichas series se han especificado con una potencia de 0,05 W, un ángulo mecánico de 300° y un rango de temperaturas operativas soportadas de entre -10 °C y +75 °C, garantizando condiciones adecuadas para un amplio espectro de entornos sin plantear restricciones notables.
Caracterización funcional
Si entramos un poco más al detalle de las características de los PTN09X y PTN09SX, es posible apreciar que dichas opciones satisfacen exigencias de circuitos electrónicos y aplicaciones de audio que requieren ajustes precisos y repetibles.
Mientras que la variante con interruptor integrado y múltiples posiciones de retén aporta una operativa discreta y segmentada, la opción con retén central brinda un punto de referencia mecánico que sirve para equilibrar valores resistivos y favorecer una calibración más estable.
Por otro lado, el fabricante también ofrece una amplia gama de potenciómetros rotativos con diversas configuraciones de terminales y resistencias que alcanzan hasta 2000 kΩ, junto con versiones que pueden incluir o no un retén central.
Dicha variedad abarca longitudes de eje de 15 mm, 20 mm, 25 mm o 30 mm, y estilos con corte en D, estriado o ranurado, proporcionando una versatilidad que facilita su integración en múltiples escenarios.
Rango ampliado de resistencias
Dichas alternativas adicionales incluyen curvas lineal, logarítmica o logarítmica inversa, así como configuraciones con una, dos o incluso cuatro secciones internas, mientras que las condiciones ambientales contemplan una operatividad de entre -10 °C y +75 °C, de modo que se adaptan sin dificultad a variadas exigencias técnicas.
Por otra parte, la disponibilidad de diferentes tamaños, estilos de eje y configuraciones internas respalda su incorporación en diseños electrónicos avanzados, donde la fiabilidad y la precisión resultan primordiales.
Para más información o precios sobre las nuevas series PTN09X y PTN09SX, puedes dejarnos un sencillo COMENTARIO. Nosotros se lo haremos llegar al fabricante o distribuidor del producto para que te responda rápidamente.
Sin embargo, también puedes mirar en las webs de sus distribuidores internacionales DigiKey o Mouser Electronics.
