Los nuevos controladores flyback NEX806xx y NEX808xx mejoran la eficiencia energética y reducen el consumo en modo de espera, optimizando las fuentes de alimentación con GaN para una mayor densidad de potencia.
Nexperia anuncia el lanzamiento de una nueva serie de controladores flyback AC/DC, como parte de la expansión de su portafolio de circuitos integrados de potencia.
Así, los NEX806xx, NEX808xx y los NEX8180x están diseñados para convertidores flyback basados en GaN, empleados en aplicaciones como cargadores PD, adaptadores, enchufes de pared, regletas, fuentes de alimentación auxiliares y otras soluciones de conversión AC/DC que demandan alta densidad de potencia.
Los modelos NEX806xx y NEX808xx son controladores flyback en modo cuasi-resonante/multi-modo que operan en un amplio rango de tensión VCC (10-83 V), mientras que los NEX81801/NEX81802 son controladores adaptativos de rectificación síncrona.
Estos ICs pueden utilizarse junto con los controladores PD NEX52xxx de Nexperia y otros dispositivos de potencia discretos para ofrecer una solución de convertidor flyback llave en mano, que optimiza el nivel de voltaje de detección de corriente y el modo PFM, reduciendo el consumo en modo de espera y logrando una alta eficiencia en todo el rango de carga.
Optimización de la densidad de potencia y eficiencia
El controlador primario de la serie NEX806xx y NEX808xx está diseñado para accionar directamente un MOSFET de silicio o un transistor de alta movilidad electrónica de GaN (HEMT), lo que contribuye a mejorar la densidad de potencia del sistema.
Esto es particularmente importante en aplicaciones donde el espacio y la eficiencia energética son críticos.
Por otro lado, el controlador de rectificación síncrona (SR) de la serie NEX8180x emplea un método de control adaptativo innovador que elimina la posibilidad de una mala conducción del dispositivo de conmutación, mejorando la fiabilidad general del sistema.
Dicha característica resulta especialmente útil en diseños de fuentes de alimentación industriales y de consumo, donde la fiabilidad y la eficiencia son factores clave.

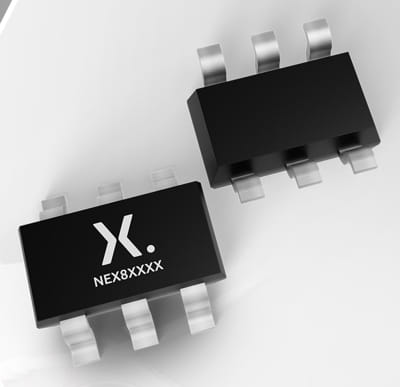

Ambos controladores utilizan encapsulados TSOT23-6 en flip-chip, lo que les confiere un mejor rendimiento térmico.
Por lo tanto, su diseño también ayuda a evitar el disparo accidental de la protección contra sobretemperatura (OTP), mejorando la seguridad y fiabilidad del dispositivo.
Además, el circuito de control incluye otras características de protección, que lo hacen especialmente adecuado para diseños de fuentes de alimentación flyback tanto en aplicaciones de consumo como industriales.
La combinación de estas características convierte a la familia de controladores flyback NEX806xx y NEX808xx en una solución ideal para aquellos desarrolladores que buscan mejorar la eficiencia energética, reducir el consumo en modo de espera y maximizar la densidad de potencia en sus sistemas de conversión AC/DC.
