A continuación, ampliamos con ejemplos y gráficos de las diferentes posibilidades:

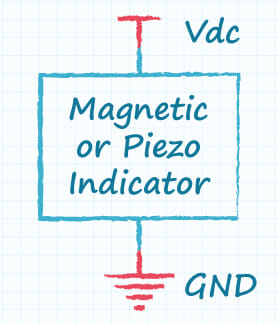

Circuito de aplicación para indicador magnético o piezoeléctrico
Un indicador requiere sólo un voltaje de CC para funcionar y se produce un sonido siempre que el voltaje esté presente.

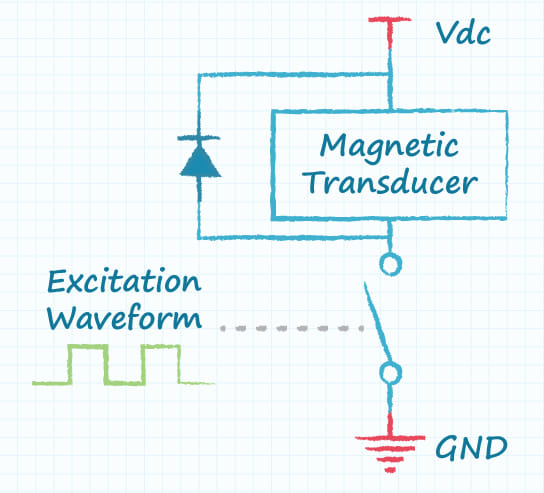

Circuito de aplicación para transductor magnético
Un transductor magnético requiere una forma de onda de excitación para activar el zumbador.
Para la forma de onda de excitación se pueden utilizar formas de onda arbitrarias y una amplia gama de frecuencias.
El interruptor en el esquema se usa para amplificar la forma de onda de excitación y generalmente es un BJT o un FET.
El diodo es necesario para sujetar el voltaje de retorno creado cuando el interruptor (transistor) se apaga rápidamente.

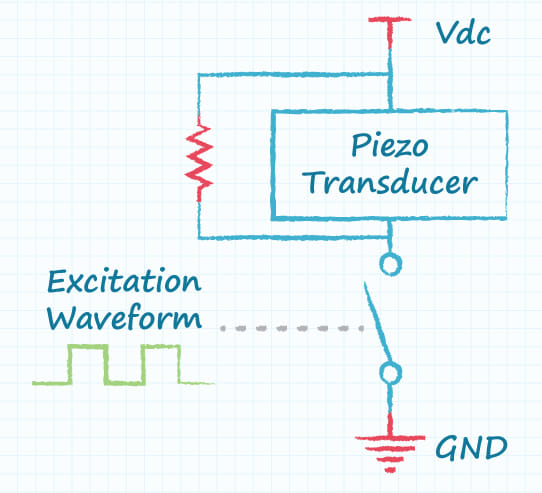

Circuito de aplicación para transductor piezoeléctrico
Un transductor piezoeléctrico puede funcionar con un circuito similar al de un transductor magnético.
No se requiere el diodo a través del transductor piezoeléctrico porque la inductancia de un transductor piezoeléctrico es pequeña, pero se requiere una resistencia para restablecer el voltaje cuando el interruptor está abierto.
Este circuito normalmente no se usa para accionar un transductor piezoeléctrico porque la resistencia disipa energía. Se pueden usar otros circuitos para aumentar el nivel de sonido de un transductor piezoeléctrico aumentando el voltaje de pico a pico aplicado al transductor.

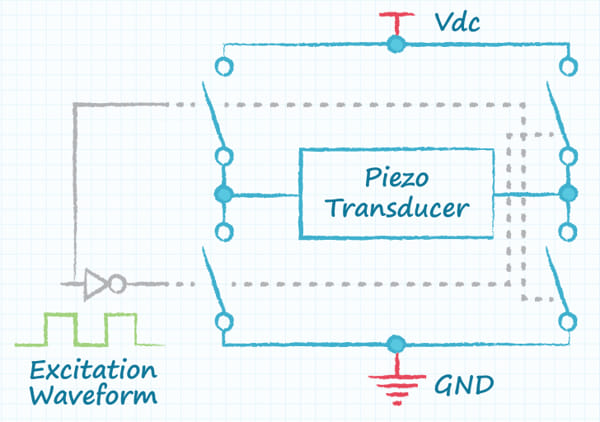

Circuito de puente completo para transductores piezoeléctricos
A menudo se utiliza un circuito de puente completo para accionar transductores piezoeléctricos.
La ventaja de utilizar el puente completo compuesto por cuatro interruptores es que el voltaje pico a pico aplicado a través del transductor es dos veces mayor que el voltaje de suministro disponible.
El uso de un controlador de puente completo provocará un aumento resultante en el volumen del sonido de aproximadamente 6 dB debido a la duplicación del voltaje aplicado al transductor.
Conclusión
En principio, los zumbadores son un medio sencillo y económico de proporcionar comunicación entre los productos electrónicos y el usuario.
Los zumbadores piezoeléctricos y magnéticos se utilizan en aplicaciones similares, con la principal diferencia de que los zumbadores magnéticos funcionan con voltajes más bajos y corrientes más altas que sus homólogos piezoeléctricos, mientras que los zumbadores piezoeléctricos ofrecen a los usuarios SPL más altos en espacios generalmente más grandes.
Los zumbadores configurados como indicadores requieren solo un voltaje de CC para funcionar, pero están limitados a una única frecuencia de audio de operación, mientras que los transductores requieren circuitos externos, pero brindan una gama más amplia de frecuencias de audio.
